Антенна "Вибратор 4Д (4Н)"

Вибраторные  четырехэтажные широкополосные антенна предназначены для работы с передатчиками ЧМ и  FM диапазонова средней мощности.

рабочие частоты66-74/ 87,5 -108 МГц
высота12/9,5 м
макс. мощность на входе5 кВт
диапазонЧМ; FM















Диаграммы направленности



Диаграмма направленности в горизонтальной плоскости



в горизонтальной плоскости

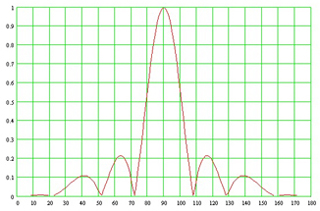

Диаграмма направленности в вертикальной плоскости



в вертикальной плоскости

Технические характеристики

Поляризация вертикальная
Тип вибраторная антенна
Вид сигнала аналоговый
Усиление 8 дБд
Входной разъем по согласованию с Заказчиком
Входное сопротивление 50/75 Ом
Масса 25 кг
КСВ ≤ 1,25
