Антенна АР-100А-01

Назначение:

  • Предназначена для приема и передачи электромагнитных волн вертикальной поляризации в диапазоне частот от 100 до 150 МГц.
  • Обеспечивает всенаправленное излучение в горизонтальной плоскости.

Особенности:

  • Устанавливается на мачтах, специализированных радиопередающих вышках, подготовленных площадках и т.п.
  • Конструкция обеспечивает малую ветровую нагрузку, а также небольшую массу.
  • Конфигурация противовеса минимизирует влияние коллинеарных проводящих элементов опоры и питания (металлической мачты, кабеля и т.п.) на распределение тока в антенне, что делает характеристики согласования мало зависимыми от конфигурации расположенных ниже этажей антенно-мачтовой конструкции.
100 – 400 МГц
250мм х 870мм / 1075мм

Технические характеристики

Диапазон рабочих частот 100 – 150 МГц
Поляризация линейная, вертикальная
Входное сопротивление 50 Ом

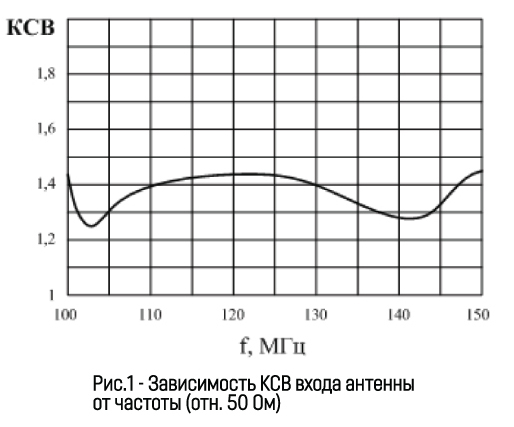

КСВН ≤ 1,5

Коэффициент усиления относительно изотропного

излучателя

≥ 2 дБи
Максимальная подводимая мощность 800 Вт

Диаграмма направленности в горизонтальной

плоскости

круговая

Макс. неравномерность излучения в горизонтальной

плоскости

± 0,5 дБ
Соединительный разъем для подключения фидера СР-50-163ФВ или N-тип*

Допустимая скорость ветра

(в отсутствии наслоения льда)

до 50 м/с
Молниезащита Есть

Размеры (макс. диаметр х высота,

без мачтового адаптера)

ø240мм х 1130мм
Масса (без мачтового адаптера) 3,3 кг
Длина / масса мачтового адаптера 860мм / 2 кг **

* Тип разъема может согласовываться с заказчиком. Стандартная комплектация - СР-50-163ФВ.

** Присоединительные размеры и форма (фланец или др.) переходного наконечника мачтового адаптера могут дополнительно оговариваться с заказчиком. Стандартная комплектация - фланец.
