Антенна "ЗИГЗАГ-2FM"

Широкополосные 2-этажные антенны предназначены для работы с передатчиками ЧМ, FM диапазонов малой и средней мощности.

рабочие частоты87,5-108 МГц
высота4,1 м
макс. мощность на входе5 кВт
диапазонЧМ; FM













Диаграммы направленности



Диаграмма направленности в горизонтальной плоскости



в горизонтальной плоскости

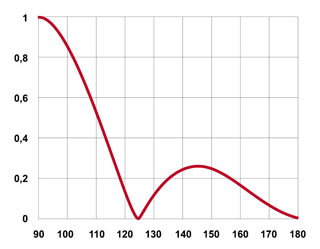

Диаграмма направленности в вертикальной плоскости



в вертикальной плоскости







Технические характеристики

Вид сигнала аналоговый
Тип зигзагообразная антенна
Входное сопротивление 50/75 Ом
Поляризация горизонтальная
Входной разъем по согласованию с Заказчиков
Усиление  6 дБд
Масса 52 кг
КСВ ≤ 1,15
