Излучающая панель

Различная компановка излучающих панелей позволяет получить антенны с круговой или направленной диаграммой в соответствии с требованиями заказчика. Возможна установка под избыточное давление до 0,5 атмосфер. Возможны поставки в Москве.







рабочие частоты470-862 МГц
высота985x485x195 мм размер упаковки 1050х530х290 мм
макс. мощность на входе2,0 кВт
TV диапазонIV-V ТВ

















График КСВ

График КСВ







Диаграммы направленности:

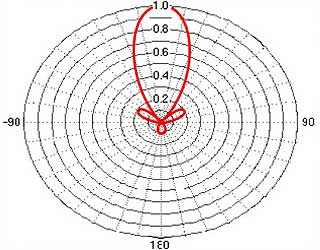

Диаграмма направленности в горизонтальной плоскости



в горизонтальной плоскости



Диаграмма направленности в вертикальной плоскости



в вертикальной плоскости







Технические характеристики

Вид сигнала аналоговый/цифровой
Тип панельная антенна
Выходное сопротивление 50 Ом
Поляризация горизонтальная/вертикальная
Усиление 11 дБд
Входной разъем 7/16 DIN розетка,EIA 7/8”,EIA 1-5/8”
Скорость ветра(макс.) до 62,5 м/сек
Ветровая нагрузка при скорости ветра 160 км/ч фронтальная: 815Н; боковая:250Н
Размер упаковки 1050х530х290 мм
Масса 10 кг
КСВ ≤ 1,11
