Антенна "ЗП-4"

Широкополосные антенны "ЗП-4" предназначены для работы с передатчиками ЧМ или FM диапазонов, широкополосные антенны "ЗПТ3-4" - для работы с аналоговыми и цифровыми телевизионными передатчиками III диапазона средней и большей мощности.

рабочие частоты66-74/ 87,5 -108 МГц
высота7,1/6,0 м
макс. мощность на входедо 20 кВт
диапазонЧМ; FM















Диаграммы направленности

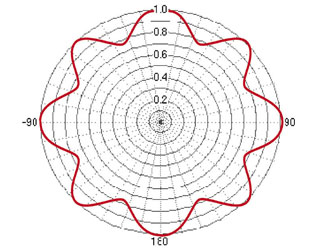

Диаграмма направленности в горизонтальной плоскости



в горизонтальной плоскости



Диаграмма направленности в вертикальной плоскости



в вертикальной плоскости

Технические характеристики

Вид сигнала аналоговый
Тип зигзагообразная антенна
Поляризация горизонтальная
Усиление 6 дБд
Входной разъем по согласованию с Заказчиком
Входное сопротивление 50/75 Ом
Масса 420/350 кг
КВС ≤ 1,15/≤ 1,11
