Антенна "Сиваш-0,25ЦМ"

Широкополосная свободностоящая одноэтажная многовходовая панельная антенна "СИВАШ-0,25-ЦМ" предназначена для работы с аналоговыми и цифровыми телевизионными передатчиками малой мощности.
Отличительной особенностью является непосредственное подключение от 1-го лр 4-х (3+1) передатчиков к блоку ДОС 4х4 антенны без использования дополнительного оборудования. Обосновано применение при небольших длинах фидеров до антенны (50-80 м), когда экономически не выгодно использование общего главного фидера, устройстсложения, делителей и систем резервирования. В целом - повышает надежность системы.

рабочие частоты470-862 MГц
габариты (в*г*ш)2215x700x700 мм
макс. мощность на входе0,5 кВт
TV диапазонIV-V

















Схема электрическая



Схема электрическая



Диаграммы направленности  антенны в горизонтальной плоскости



Диаграмма направленности в горизонтальной плоскости



Диаграмма направленности в горизонтальной плоскости

 Диаграмма направленности в горизонтальной плоскости

Диаграмма направленности в горизонтальной плоскости



Диаграмма направленности антенны в вертикальной плоскости



Диаграмма направленности в вертикальной плоскости



Усиление антенны отностиельно полуволнового диполя, дБ



Усиление антенны отностиельно полуволнового диполя, дБ



Переходное ослабление между входами, дБ



Переходное ослабление между входами, дБ

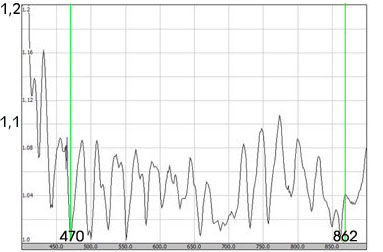

КСВ на входе антенны

КСВ на входе антенны


Технические характеристики

Вид сигнала аналоговый/цифровой
Тип панельная антенна
Поляризация горизонтальная
Усиление в зависимости от канала до 6 дБд
Входной разъем и присоединительный фланец по согласованию с Заказчиком
Входное сопротивление 50/75 Ом
Скорость ветра (макс.) до 60 м/сек
Масса ≈ 95 кг
КВС ≤ 1,15
